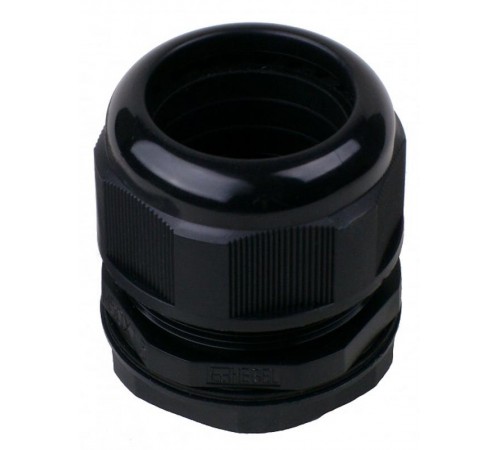

MG50 Кабельные вводы MG50 IP68 MG50 HEGEL

Характеристики

• Армированный стекловолокном
  Нет
• Взрывобезопасное исполнение
  Нет
• Вид/ марка материала
  Полиамид (PA)
• Длина резьбы, mm
  54
• Для взрывоопасной зоны по газу (Ex)
  Нет (без)
• Для взрывоопасной зоны по пыли (Ex)
  Нет (без)
• Защита по радиусу изгиба (от перегиба)
  Нет
• Защитное покрытие поверхности
  Необработанная
• Кабельный ввод для плоского кабеля
  Нет
• Материал
  Пластик
• Многослойная зона уплотнения
  Нет
• Модель/исполнение
  Прямолинейн.
• Не содержит (без) галогенов
  Нет
• Номин. размер резьбы в дюймах NPT/резьбы газовой трубы
  Прочее
• Номин. размер резьбы метрической M/PG
  50
• Подходит для кабеля диаметром:, mm
  30...38
• Рабочая температура, °C
  -20...80
• Размер ключа, mm
  60
• Размер шестигранника (наруж. диаметр гайки), mm
  66
• Разъемный/разделяемый сальник
  Нет
• С контргайкой
  Нет
• С разгрузкой натяжения
  Нет
• Степень защиты (IP)
  IP68
• Тип резьбы
  Метрическая (M...)
• Тип уплотнения
  Уплотнительное кольцо (прокладка)
• Ударопрочный
  Нет
• Цвет
  Черный
• Шаг резьбы, mm
  1.5
