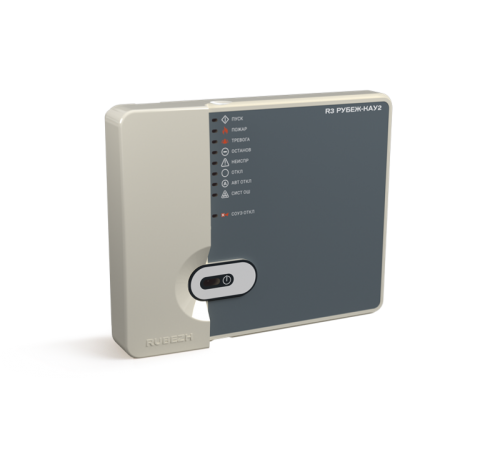

Контроллер адресных устройств "R3-Рубеж-КАУ2" Контроллер адресных устройств "R3-Рубеж-КАУ2" Rbz-319974 Рубеж

Основные функции контроллера R3-Рубеж-КАУ2 прием сигналов от адресных устройств по адресной линии связи; включение выносных приборов сигнализации при возникновении тревоги и пожара; управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте; управление системой контроля и управления доступом; автоматический контроль целостности АЛС и исправности адресных устройств; управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП или контроллеров R3-Рубеж-КАУ, находящихся в одном интерфейсе R3-Link; световая индикация режимов работы; обмен данными по интерфейсу USB с компьютером. R3-Рубеж-КАУ2 контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС - не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС. В приборе имеется возможность создания до 500 охранных или пожарных зон. Автоматическое включение расположенных на АЛС устройств светозвукового и речевого оповещений при различных событиях в системе. Регистрирование в энергонезависимую память всех происходящих в системе событий. Отображение состояния контроллера ("пожар", "тревога", "неисправность" и т.д.) на встроенных светодиодных индикаторах. Приборы R3-Рубеж-2ОП, R3-Рубеж-КАУ2 взаимодействуют между собой посредством обмена информацией по протоколу R3-Link. Согласно настроенной конфигурации, события, произошедшие на одном приборе могут инициировать запуск устройств, подсистем и сценариев на других приборах в интерфейсе. При этом информационные сигналы, такие как "Внимание", "Пожар", "Тревога", "Тушение" и т.д. выводятся: на экран прибора, на устройствах или зонах которого произошло событие; устройства индикации, к которым выполнена привязка (R3-Рубеж-БИУ, R3-Рубеж-ПДУ, R3-Рубеж-ПДУ-ПТ); ЦПИУ "Рубеж". Выводятся все данные о подключенной системе. В контроллере имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки. Контроллер ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью ПО "FireSec3" Оперативная задача. Запись осуществляется в кольцевой буфер. Контроллер имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему. Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя. Конфигурация контроллера в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО "FireSec3 Администратор". Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО "FireSec3 Оперативная задача". Приобретается отдельно. Контроллер работает в соответствии с базой адресных устройств, записанных в него с помощью ПО "FireSec3 Администратор". Подключение контроллера R3-Рубеж-КАУ к компьютеру производится при помощи преобразователя интерфейсов R3-МС или R3-МС-Е. С целью конфигурирования допускается подключение с помощью USB-кабеля. Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 контроллеров и приемно-контрольных приборов и выводом информации на компьютер. Контроллер R3-Рубеж-КАУ2 имеет 9 светодиодных индикаторов: ПУСК - индикатор включения устройств или сценариев. Включение: составного устройства "Насосная станция", устройства МПТ или запуск одного или нескольких сценариев, имеющих тип "Пожаротушения", "СОУЭ" или "Инженерные системы". Постоянно светится при включении хотя бы одного из перечисленных устройств. В остальных случаях не светится. ПОЖАР - Индикатор состояния "Внимание" и "Пожар" в зонах. В режиме "Дежурный" не светится. В режиме "Внимание" мигает с частотой 1 Гц. В режиме "Пожар" светится постоянно. ТРЕВОГА - Индикатор состояния "Тревога" в охранной зоне. В режиме "Дежурный" не светится. В режиме "Тревога" мигает с частотой 2 Гц. ОСТАНОВ - Индикатор приостановки или останова устройств или сценариев. Останов или приостановка отсчета задержки пуска: составного устройства "Насосная станция", устройства МПТ или сценариев, имеющих тип "Пожаротушения", "СОУЭ" или "Инженерные системы". Постоянно светится при приостановке или останове хотя бы одного из перечисленных устройств. В остальных случаях не светится НЕИСПРАВНОСТЬ - Индикатор неисправности контроллера. В режиме "Дежурный" не светится. В режиме "Неисправность контроллера" светится постоянно. ОТКЛЮЧЕНИЕ - Индикатор отключенных устройств. Постоянно светится при наличии хотя бы одного отключенного устройства. АВТ.ОТКЛ. - Индикатор состояния ручного управления или блокировки. Постоянно светится при отключенной автоматике на устройстве МПТ или составном устройстве "Насосная станция" или блокировке сценария, имеющего тип "Пожаротушения", "СОУЭ" или "Инженерные системы". В остальных случаях не светится. НЕИСПРАВНОСТЬ СИСТЕМНАЯ - Индикатор системной неисправности в контроллере. В режиме "Дежурный" не светится. В режиме "Системной неисправности" светится постоянно. СОУЭ ОТКЛ. - Индикатор выключения устройств СОУЭ в системе. Светится в случае выключения устройств СОУЭ в системе. В остальных случаях не светится.
