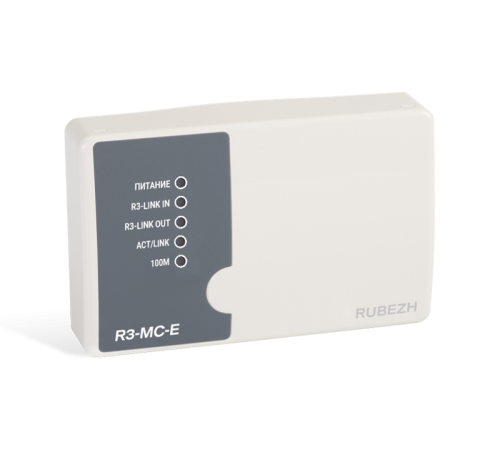

Модуль сопряжения преобразователь интерфейса R3-МС-Е, Рубеж, арт.RBZ-377219

Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП. Модуль сопряжения R3-МС-Е обеспечивает: подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы; подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link; светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером. Питание модуля R3-МС-Е осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания. Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением. Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы. Параметры работы по Ethernet-каналу: скорость передачи - 100 Мбит/с; режим передачи данных - full-duplex; используемый протокол - UDP. На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е: светодиодный индикатор "HL1" (ПИТАНИЕ) отображающий наличие питания на МС-Е; светодиодные индикаторы "HL2" и "HL3", отображающие обмен данными в канале R3-Link; светодиодный индикатор "HL5" (ACT/LINK) отображающий обмен данными с сетью Ethernet; светодиодный индикатор "HL4" (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet. Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер. При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет. После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО "Firesec".
